Ressuscitons
les ordinosaures

comment développer un émulateur

Souvenez-vous

Ce jingle vous dit quelque-chose ?

Takafumi Fujisawa

Amstrad GPT

Back to the Future

Apple II

MOS 6502 (8-bit), 4kb of ram

(release date : Jun. 1977)

Atari VCS 2600

MOS 6507 (8-bit), 128 bytes or ram

(release date : Oct. 1977)

Sinclair ZX81

Zilog Z80 (8-bit), 1kb of ram

(release date : Mar. 1981)

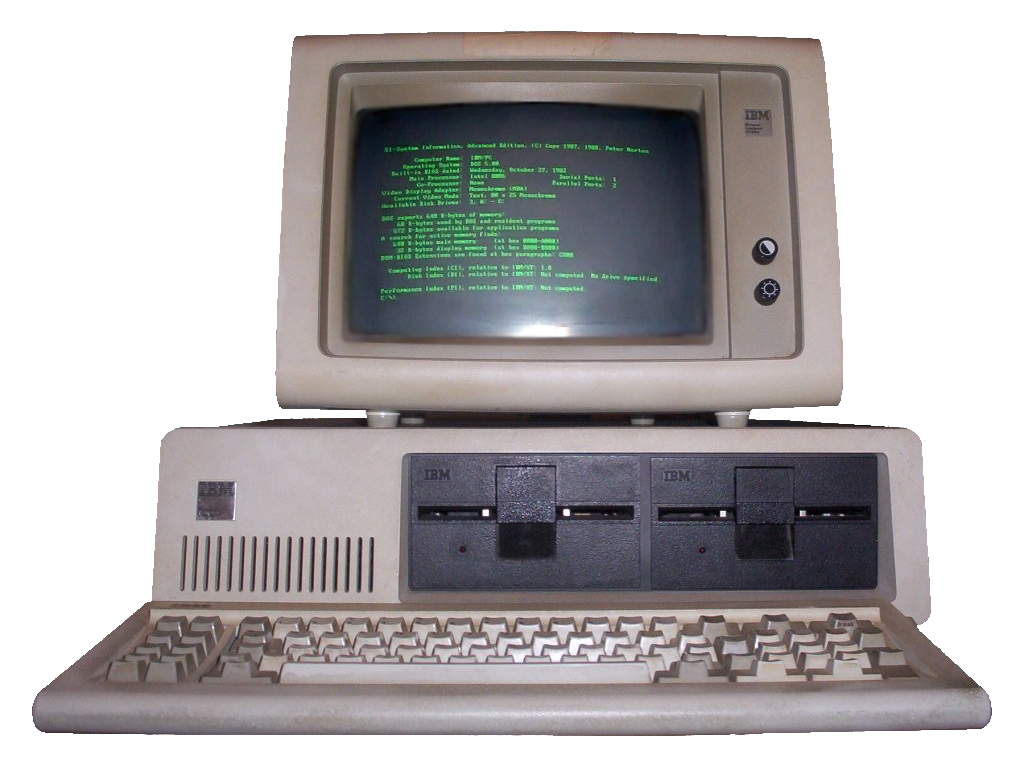

IBM PC

Intel 8088 (16-bit), 16kb of ram

(release date : Aug. 1981)

Nintendo NES

MOS 6502 (8-bit), 2kb of ram

(release date : Jul. 1983)

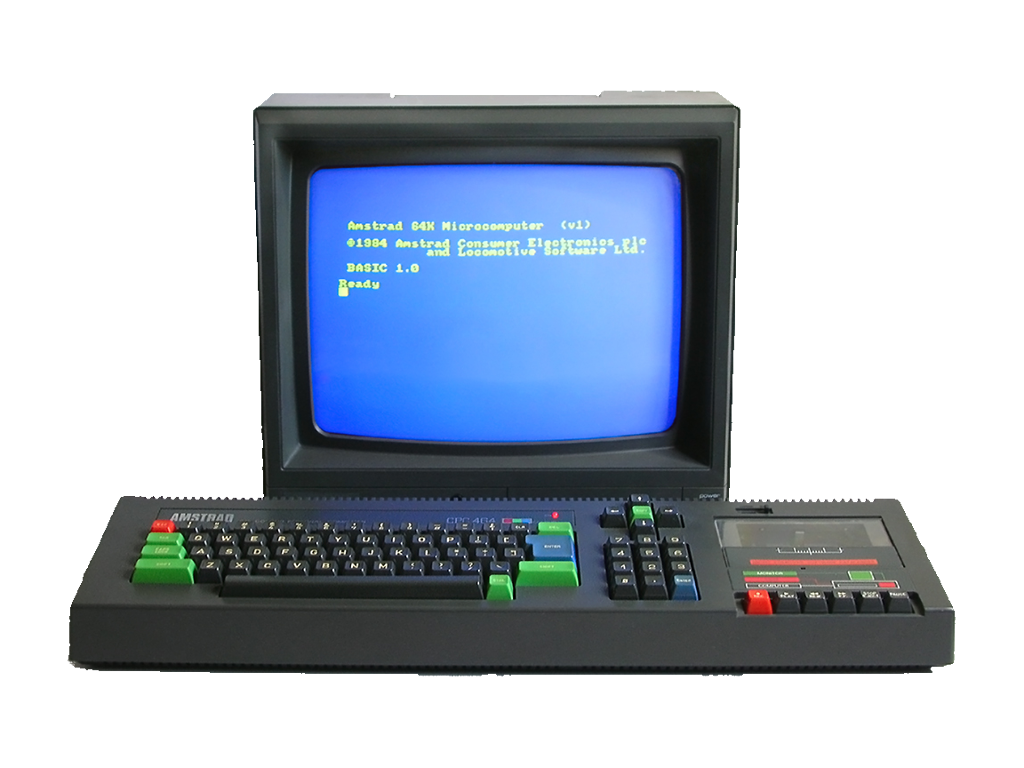

Amstrad CPC

Zilog Z80 (8-bit), 128kb of ram

(release date : Apr. 1984)

Atari ST

Motorola 68000 (16/32-bit), 512kb of ram

(release date : Jun. 1985)

Commodore Amiga

Motorola 68000 (16/32-bit), 512kb of ram

(release date : Jul. 1985)

Sega Master System

Zilog Z80 (8-bit), 8kb of ram

(release date : Oct. 1985)

Sega Mega Drive

Motorola 68000 (16/32-bit), 72kb of ram

(release date : Oct. 1988)

Nintendo SNES

MOS 65C816 (8/16-bit), 128kb of ram

(release date : Nov. 1990)

Sony PlayStation

MIPS R3051 (32-bit), 2mb of ram

(release date : Dec. 1994)

Et tellement d'autres machines !

Différence entre
simulateur et émulateur

Un simulateur

est un logiciel imitant le comportement d'un système sans réutiliser les parties originales du système cible (i.e ROMs, logiciels, ...)

Un simulateur

a pour objectif de faire croire à un utilisateur qu'il utilise un matériel et/ou un logiciel original

Un émulateur

est un logiciel reproduisant le comportement d'un système en réutilisant les parties originales du système cible (i.e ROMs, logiciels, ...)

Un émulateur

a pour objectif de faire croire à un logiciel qu'il fonctionne sur le matériel original

Que peut-on émuler ?

Des systèmes très variés

Des ordinateurs
Des consoles
Des bornes d'arcade
Etc.

Tout peut-être émulé

Peu importe le système invité
cela dépend des ressources disponibles
sur le système hôte

Est-ce légal ?

Réponse courte

C'EST LÉGAL

Réponse longue

CELA DÉPEND

Légalement

copier un support et redistribuer cette copie sans l'accord de leur(s) auteur(s)
EST INTERDIT !

je vous aurai prévenu

Cependant

si le copyright a expiré
la copie est autorisée !

enfin en général

Néanmoins

Certains éditeurs ont autorisé la redistribution
de leur propriété intellectuelle

“ sous certaines conditions ”

Se préparer

Identifiez votre cible

know your foe

“ ce qui va sans dire, va mieux en le disant ”

Récupérez

des livres, des documents, etc.

dénichez les ouvrages de référence, des documents secrets, etc ...

Collectez

des schémas, des infos, etc.

mettez la main sur des spécifications, des service manuals, ...

Faites

du reverse engineering

si c'est nécessaire et si vous avez les compétences en éléctronique

Choisissez

votre système d'exploitation

ou plusieurs mais plus complexe à développer

Choisissez

votre langage de programmation

de préférence un langage compilé pour les performances

Architecture d'un émulateur

Cinq sous-systèmes principaux

1. sous-système central

2. sous-système vidéo

3. sous-système audio

4. sous-système d'entrées

5. sous-système périphériques

en omettant bien sûr l'interface utilisateur

Sous-système central

La RAM / La ROM

c'est votre mémoire de travail

c'est quasiment la partie la plus facile à développer

La RAM / La ROM


class RamBank
{
public: // public interface
             RamBank();
    virtual ~RamBank();

    auto data() -> uint8_t*
    {
        return _data;
    }

protected: // protected data
    uint8_t _data[16384];
};

Le microprocesseur

c'est le coeur de votre émulateur

Spoiler alert : c'est la partie la plus complexe à développer

Le microprocesseur

Son architecture va influer
sur la complexité de votre code

Et de loin !

Une histoire d'indien

Grand indien ou Petit indien ?

That's the question !

Les drapeaux


struct Z80_Flags
{
    static constexpr uint8_t SF = 0x80; /* sign                   */
    static constexpr uint8_t ZF = 0x40; /* zero                   */
    static constexpr uint8_t XF = 0x20; /* undocumented flag      */
    static constexpr uint8_t HF = 0x10; /* halfcarry / halfborrow */
    static constexpr uint8_t YF = 0x08; /* undocumented flag      */
    static constexpr uint8_t PF = 0x04; /* parity                 */
    static constexpr uint8_t OF = 0x04; /* overflow               */
    static constexpr uint8_t NF = 0x02; /* add / sub              */
    static constexpr uint8_t CF = 0x01; /* carry / borrow         */
};

Les drapeaux internes


struct Z80_InternalFlags
{
    static constexpr uint8_t HAS_HLT  = 0x80; /* cpu is halted          */
    static constexpr uint8_t HAS_NMI  = 0x40; /* pending nmi            */
    static constexpr uint8_t HAS_INT  = 0x20; /* pending int            */
    static constexpr uint8_t HAS_XYZ  = 0x10; /* not used               */
    static constexpr uint8_t HAS_IM2  = 0x08; /* interrupt mode #2      */
    static constexpr uint8_t HAS_IM1  = 0x04; /* interrupt mode #1      */
    static constexpr uint8_t HAS_IFF2 = 0x02; /* interrupt flip-flop #2 */
    static constexpr uint8_t HAS_IFF1 = 0x01; /* interrupt flip-flop #1 */
};

Modélisation d'un registre


struct Z80_Register
{
    union
    {
        uint32_t quad;
#ifdef HOST_IS_BIG_ENDIAN
        struct { uint16_t    h,    l; } word;
        struct { uint8_t  a, b, c, d; } byte;
#endif
#ifdef HOST_IS_LITTLE_ENDIAN
        struct { uint16_t l,    h   ; } word;
        struct { uint8_t  d, c, b, a; } byte;
#endif
    } u;
};

Modélisation de l'état


struct Z80_State
{
    struct
    {
        Z80_Register WZ; /* WZ hidden register    */
        Z80_Register AF; /* AF and AF'            */
        Z80_Register BC; /* BC and BC'            */
        Z80_Register DE; /* DE and DE'            */
        Z80_Register HL; /* HL and HL'            */
        Z80_Register IX; /* IX Index              */
        Z80_Register IY; /* IY Index              */
        Z80_Register SP; /* Stack Pointer         */
        Z80_Register PC; /* Program Counter       */
        Z80_Register IR; /* Interrupt and Refresh */
        Z80_Register IF; /* IFF, IM and Control   */
    } registers;

    struct
    {
        uint32_t m_cycles; /* m-cycles counter */
        uint32_t t_states; /* t-states counter */
        int32_t  ccounter; /* internal counter */
    } counters;
};

Modélisation de l'interface


class Z80_Interface
{
public: // public interface
    virtual uint8_t z80_mreq_m1(Z80_Processor&, const uint16_t address, const uint8_t data) = 0;

    virtual uint8_t z80_mreq_rd(Z80_Processor&, const uint16_t address, const uint8_t data) = 0;

    virtual uint8_t z80_mreq_wr(Z80_Processor&, const uint16_t address, const uint8_t data) = 0;

    virtual uint8_t z80_iorq_m1(Z80_Processor&, const uint16_t address, const uint8_t data) = 0;

    virtual uint8_t z80_iorq_rd(Z80_Processor&, const uint16_t address, const uint8_t data) = 0;

    virtual uint8_t z80_iorq_wr(Z80_Processor&, const uint16_t address, const uint8_t data) = 0;
};

Modélisation du processeur


class Z80_Processor
{
public: // public interface
    Z80_Processor(Z80_Interface& interface)
        : _state()
        , _interface(interface)
    {
    }

    void run();

    void reset();

protected: // protected data
    Z80_State      _state;
    Z80_Interface& _interface;
};

Executer le code de l'invité

Il existe trois grandes techniques

L'interpreteur
La translation statique de code
La translation dynamique de code

L'interpreteur

Cette technique est la plus simple à mettre en oeuvre


void Z80_Processor::run()
{
    const uint8_t opcode = _interface.z80_mreq_m1(*this, _state.registers.PC.u.word.l++, 0x00);

    switch(opcode) {
        case 0x00: // nop
            _state.counters.m_cycles += 1;
            _state.counters.t_states += 4;
            _state.counters.ccounter -= 4;
            break;
        case 0x01: // ...
        //  ...
            break;
        case 0x78: // ld a,b
            _state.registers.AF.u.byte.c = _state.registers.BC.u.byte.c;
            _state.counters.m_cycles += 1;
            _state.counters.t_states += 4;
            _state.counters.ccounter -= 4;
            break;
        case 0xff: // ...
        //  ...
            break;
        default:
            break;
    }
}

La translation statique de code

Cette technique combine un interpreteur et un recompilateur statique


void Z80_Processor::recompile(InputBlock& guest, BasicBlock& host)
{
    switch(guest.read()) {
        case 0x00: // nop
            host.emit_nop(guest.address(), 1, 4);
            break;
        // ....
        case 0x78: // ld a,b
            host.emit_mov(guest.address(), REG_A, REG_B, 1, 4);
            break;
        // ....
        default:
            break;
    }
}

void Z80_Processor::run();
{
    // on récupère la prochaine addresse
    const uint16_t address = _state.registers.PC.u.word.l

    // on récupère un block associé
    const BasicBlock& block(BasicBlockCache.getBasicBlock(address));

    // si le bloc est valide, on exécute le code recompilé
    // sinon on utilise l'interpreteur comme méthode fallback
    if(block.isValid()) {
        block.execute();
    }
    else {
        runInterpreter();
    }
    ...
}

La translation dynamique de code

Cette technique combine un interpreteur et un recompilateur dynamique


void Z80_Processor::run();
{
    // on récupère la prochaine addresse
    const uint16_t address = _state.registers.PC.u.word.l

    // on récupère un block associé
    const BasicBlock& block(BasicBlockCache.getBasicBlock(address));

    // si le bloc est valide, on exécute le code recompilé
    // sinon on recompile à la volée le code présent dans la mémoire
    if(block.isValid()) {
        block.execute();
    }
    else {
        recompileAndExecute(BasicBlockCache.createBasicBlock(address));
    }
    ...
}

Sous-système vidéo

la frame-time

L'émulateur est toujours synchronisé
sur la durée d'une image

Soit en général 20.00ms (50Hz) ou 16,67ms (60Hz)

Le frame-skipping

L'émulateur peut parfois omettre
de dessiner quelques images

Cela permet de garder une émulation temps réel sans dégradation perceptible

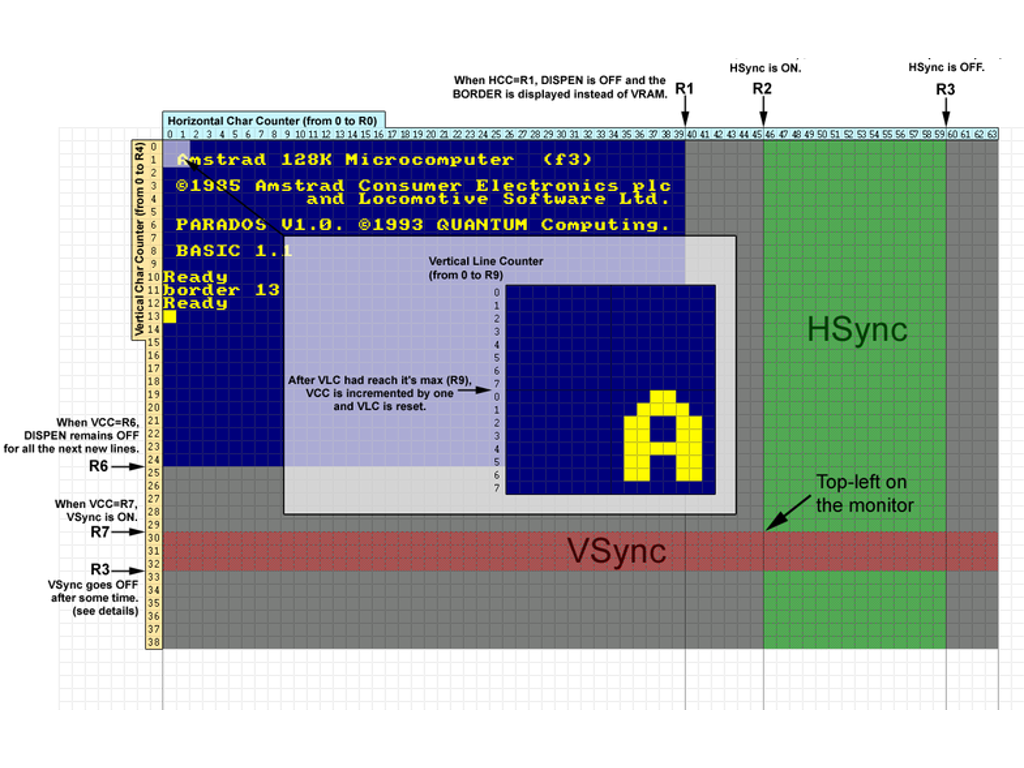

Cathode Ray Tube Controller

Le controlleur vidéo est responsable
des signaux de synchronisation

Video Gate Array

La video gate-array est responsable
des signaux vidéo

Video Display Processor

Le video display processor est responsable
des signaux de synchronisation et vidéo

Des composants simples

Ce sont de simples machines à états


void mc6845_clock(MC6845* mc6845)
{
  int old_h_sync = mc6845->h_sync;
  int old_v_sync = mc6845->v_sync;

  if(mc6845->h_sync_counter > 0) {
    if(--mc6845->h_sync_counter == 0) {
      mc6845->h_sync = 0;
    }
  }
  if(++mc6845->h_counter == (mc6845->reg_file[0] + 1)) { /* Horiz. Total */
    mc6845->h_counter = 0;
    if(mc6845->v_sync_counter > 0) {
      if(--mc6845->v_sync_counter == 0) {
        mc6845->v_sync = 0;
      }
    }
    if(++mc6845->r_counter == (mc6845->reg_file[9] + 1)) { /* Raster Total */
      mc6845->r_counter = 0;
      if(++mc6845->v_counter == (mc6845->reg_file[4] + 1)) { /* Verti. Total */
        mc6845->v_counter = 0;
      }
    }
  }
  if((mc6845->h_sync == 0) && (mc6845->h_counter == mc6845->reg_file[2])) { /* Horiz. Sync Pos. */
    mc6845->h_sync = 1;
    if((mc6845->h_sync_counter = (mc6845->reg_file[3] >> 0) & 0x0f) == 0) {
      mc6845->h_sync_counter = 16;
    }
  }
  if((mc6845->v_sync == 0) && (mc6845->v_counter == mc6845->reg_file[7])) { /* Verti. Sync Pos. */
    mc6845->v_sync = 1;
    if((mc6845->v_sync_counter = (mc6845->reg_file[3] >> 4) & 0x0f) == 0) {
      mc6845->v_sync_counter = 16;
    }
  }
  if(mc6845->v_sync != old_v_sync) {
    (*mc6845->vsync)(mc6845);
  }
  if(mc6845->h_sync != old_h_sync) {
    (*mc6845->hsync)(mc6845);
  }
}

Le blitter

Permet de générer l'image
de l'invité vers l'hôte


static void amstrad_cpc_paint_08bpp(AMSTRAD_CPC_EMULATOR *self)
{
  XcpcBlitter *blitter = self->blitter;
  GdevMC6845 *mc6845 = self->mc6845;
  GdevGArray *garray = self->garray;
  unsigned int sa = ((mc6845->reg_file[12] << 8) | mc6845->reg_file[13]);
  unsigned int hd = (mc6845->reg_file[1] < 48 ? mc6845->reg_file[1] : 48);
  unsigned int hp = ((XCPC_BLITTER_WIDTH >> 0) - (hd << 4)) >> 1;
  unsigned int mr = mc6845->reg_file[9] + 1;
  unsigned int vt = mc6845->reg_file[4] + 1;
  unsigned int vd = (mc6845->reg_file[6] < 39 ? mc6845->reg_file[6] : 39);
  unsigned int vp = ((XCPC_BLITTER_HEIGHT >> 1) - (vd * mr)) >> 1;
  struct _scanline *sl = NULL;
  guint8 *dst = (guint8 *) blitter->image->data, *nxt = dst;
  guint8 pixel;
  unsigned int cx, cy, ra;
  guint16 addr;
  guint16 bank;
  guint16 disp;
  guint8 data;

  sl = &self->scanline[(vt * mr) - (1 * vp)];
  for(cy = 0; cy < vp; cy++) {
    nxt += XCPC_BLITTER_WIDTH;
    pixel = sl->ink[16];
    for(cx = 0; cx < XCPC_BLITTER_WIDTH; cx++) {
      *dst++ = *nxt++ = pixel;
    }
    dst = nxt; sl++;
  }
  sl = &self->scanline[6];
  for(cy = 0; cy < vd; cy++) {
    for(ra = 0; ra < mr; ra++) {
      nxt += XCPC_BLITTER_WIDTH;
      switch(sl->mode) {
        case 0x00:
          pixel = sl->ink[16];
          for(cx = 0; cx < hp; cx++) {
            *dst++ = *nxt++ = pixel;
          }
          for(cx = 0; cx < hd; cx++) {
            addr = ((sa & 0x3000) << 2) | ((ra & 0x0007) << 11) | (((sa + cx) & 0x03ff) << 1);
            bank = (addr >> 14);
            disp = (addr & 0x3fff);
            /* pixel 0 */
            data = self->ram_bank[bank]->data[disp | 0];
            data = garray->mode0[data];
            pixel = sl->ink[data & 0x0f];
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            /* pixel 1 */
            data >>= 4;
            pixel = sl->ink[data & 0x0f];
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            /* pixel 0 */
            data = self->ram_bank[bank]->data[disp | 1];
            data = garray->mode0[data];
            pixel = sl->ink[data & 0x0f];
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            /* pixel 1 */
            data >>= 4;
            pixel = sl->ink[data & 0x0f];
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
          }
          pixel = sl->ink[16];
          for(cx = 0; cx < hp; cx++) {
            *dst++ = *nxt++ = pixel;
          }
          break;
        case 0x01:
          pixel = sl->ink[16];
          for(cx = 0; cx < hp; cx++) {
            *dst++ = *nxt++ = pixel;
          }
          for(cx = 0; cx < hd; cx++) {
            addr = ((sa & 0x3000) << 2) | ((ra & 0x0007) << 11) | (((sa + cx) & 0x03ff) << 1);
            bank = (addr >> 14);
            disp = (addr & 0x3fff);
            /* pixel 0 */
            data = self->ram_bank[bank]->data[disp | 0];
            data = garray->mode1[data];
            pixel = sl->ink[data & 0x03];
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            /* pixel 1 */
            data >>= 2;
            pixel = sl->ink[data & 0x03];
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            /* pixel 2 */
            data >>= 2;
            pixel = sl->ink[data & 0x03];
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            /* pixel 3 */
            data >>= 2;
            pixel = sl->ink[data & 0x03];
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            /* pixel 0 */
            data = self->ram_bank[bank]->data[disp | 1];
            data = garray->mode1[data];
            pixel = sl->ink[data & 0x03];
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            /* pixel 1 */
            data >>= 2;
            pixel = sl->ink[data & 0x03];
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            /* pixel 2 */
            data >>= 2;
            pixel = sl->ink[data & 0x03];
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
            /* pixel 3 */
            data >>= 2;
            pixel = sl->ink[data & 0x03];
            *dst++ = *nxt++ = pixel;
            *dst++ = *nxt++ = pixel;
          }
          pixel = sl->ink[16];
          for(cx = 0; cx < hp; cx++) {
            *dst++ = *nxt++ = pixel;
          }
          break;
        case 0x02:
          pixel = sl->ink[16];
          for(cx = 0; cx < hp; cx++) {
            *dst++ = *nxt++ = pixel;
          }
          for(cx = 0; cx < hd; cx++) {
            addr = ((sa & 0x3000) << 2) | ((ra & 0x0007) << 11) | (((sa + cx) & 0x03ff) << 1);
            bank = (addr >> 14);
            disp = (addr & 0x3fff);
            /* pixel 0 */
            data = self->ram_bank[bank]->data[disp | 0];
            data = garray->mode2[data];
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 1 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 2 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 3 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 4 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 5 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 6 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 7 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 0 */
            data = self->ram_bank[bank]->data[disp | 1];
            data = garray->mode2[data];
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 1 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 2 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 3 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 4 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 5 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 6 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
            /* pixel 7 */
            data >>= 1;
            pixel = sl->ink[data & 0x01];
            *dst++ = *nxt++ = pixel;
          }
          pixel = sl->ink[16];
          for(cx = 0; cx < hp; cx++) {
            *dst++ = *nxt++ = pixel;
          }
          break;
      }
      dst = nxt; sl++;
    }
    sa += hd;
  }
  sl = &self->scanline[(vd * mr) + (0 * vp)];
  for(cy = 0; cy < vp; cy++) {
    nxt += XCPC_BLITTER_WIDTH;
    pixel = sl->ink[16];
    for(cx = 0; cx < XCPC_BLITTER_WIDTH; cx++) {
      *dst++ = *nxt++ = pixel;
    }
    dst = nxt; sl++;
  }
  if(settings.no_fps == FALSE) {
    char *str = self->stats; int len = 0;
    guint8 fg = blitter->palette[garray->ink[0x01]].pixel;
    guint8 bg = blitter->palette[garray->ink[0x10]].pixel;
    guint8 *pt0 = (guint8 *) ((guint8 *) blitter->image->data + ((blitter->image->height - 9) * blitter->image->bytes_per_line));
    while(*str != 0) {
      guint8 *pt1 = pt0;
      for(cy = 0; cy < 8; cy++) {
        guint8 *pt2 = pt1;
        data = font_bits[((*str & 0x7f) << 3) + cy];
        for(cx = 0; cx < 8; cx++) {
          *pt2++ = (data & 0x01 ? fg : bg); data >>= 1;
        }
        pt1 = (guint8 *) (((guint8 *) pt1) + blitter->image->bytes_per_line);
      }
      pt0 += 8; str++; len++;
    }
  }
  (void) xcpc_blitter_put_image(self->blitter);
}

Sous-système audio

Le sample-rate

L'émulateur doit toujours garder
un sample rate constant

En général de 48000Hz, 44100Hz, 22050Hz ou 11025Hz

Psychoacoustique

L'émulateur ne peut pas omettre
des échantillons

L'oreille humaine est très sensible à la dégradation du son

Programmable Sound Generator

Le programmable sound generator est responsable
de la génération du son

Des composants simples

Ce sont de simples machines à états


void ay8910_device::sound_stream_update(sound_stream &stream, stream_sample_t **inputs, stream_sample_t **outputs, int samples)
{
	stream_sample_t *buf[NUM_CHANNELS];
	tone_t *tone;
	envelope_t *envelope;

	buf[0] = outputs[0];
	buf[1] = nullptr;
	buf[2] = nullptr;
	if (m_streams == NUM_CHANNELS)
	{
		buf[1] = outputs[1];
		buf[2] = outputs[2];
	}

	/* hack to prevent us from hanging when starting filtered outputs */
	if (!m_ready)
	{
		for (int chan = 0; chan < NUM_CHANNELS; chan++)
			if (buf[chan] != nullptr)
				memset(buf[chan], 0, samples * sizeof(*buf[chan]));
	}

	/* The 8910 has three outputs, each output is the mix of one of the three */
	/* tone generators and of the (single) noise generator. The two are mixed */
	/* BEFORE going into the DAC. The formula to mix each channel is: */
	/* (ToneOn | ToneDisable) & (NoiseOn | NoiseDisable). */
	/* Note that this means that if both tone and noise are disabled, the output */
	/* is 1, not 0, and can be modulated changing the volume. */

	/* buffering loop */
	while (samples)
	{
		for (int chan = 0; chan < NUM_CHANNELS; chan++)
		{
			tone = &m_tone[chan];
			tone->count++;
			if (tone->count >= tone->period)
			{
				tone->duty_cycle = (tone->duty_cycle - 1) & 0x1f;
				tone->output = (m_feature & PSG_HAS_EXPANDED_MODE) ? BIT(duty_cycle[tone_duty(tone)], tone->duty_cycle) : BIT(tone->duty_cycle, 0);
				tone->count = 0;
			}
		}

		m_count_noise++;
		if (m_count_noise >= noise_period())
		{
			/* toggle the prescaler output. Noise is no different to
			 * channels.
			 */
			m_count_noise = 0;

			if (!m_prescale_noise)
			{
				/* The Random Number Generator of the 8910 is a 17-bit shift */
				/* register. The input to the shift register is bit0 XOR bit3 */
				/* (bit0 is the output). This was verified on AY-3-8910 and YM2149 chips. */

				// TODO : get actually algorithm for AY8930
				m_rng ^= (((m_rng & 1) ^ ((m_rng >> 3) & 1)) << 17);
				m_rng >>= 1;
				m_prescale_noise = (m_feature & PSG_HAS_EXPANDED_MODE) ? 16 : 1;
			}
			m_prescale_noise--;
		}

		for (int chan = 0; chan < NUM_CHANNELS; chan++)
		{
			tone = &m_tone[chan];
			m_vol_enabled[chan] = (tone->output | tone_enable(chan)) & (noise_output() | noise_enable(chan));
		}

		/* update envelope */
		for (int chan = 0; chan < NUM_CHANNELS; chan++)
		{
			envelope = &m_envelope[chan];
			if (envelope->holding == 0)
			{
				const u32 period = envelope->period * m_step;
				envelope->count++;
				if (envelope->count >= period)
				{
					envelope->count = 0;
					envelope->step--;

					/* check envelope current position */
					if (envelope->step < 0)
					{
						if (envelope->hold)
						{
							if (envelope->alternate)
								envelope->attack ^= m_env_step_mask;
							envelope->holding = 1;
							envelope->step = 0;
						}
						else
						{
							/* if CountEnv has looped an odd number of times (usually 1), */
							/* invert the output. */
							if (envelope->alternate && (envelope->step & (m_env_step_mask + 1)))
								envelope->attack ^= m_env_step_mask;

							envelope->step &= m_env_step_mask;
						}
					}

				}
			}
			envelope->volume = (envelope->step ^ envelope->attack);
		}

		if (m_streams == 3)
		{
			for (int chan = 0; chan < NUM_CHANNELS; chan++)
			{
				tone = &m_tone[chan];
				if (tone_envelope(tone) != 0)
				{
					envelope = &m_envelope[get_envelope_chan(chan)];
					u32 env_volume = envelope->volume;
					if (m_feature & PSG_HAS_EXPANDED_MODE)
					{
						if (!is_expanded_mode())
						{
							env_volume >>= 1;
							if (m_feature & PSG_EXTENDED_ENVELOPE) // AY8914 Has a two bit tone_envelope field
								*(buf[chan]++) = m_vol_table[chan][m_vol_enabled[chan] ? env_volume >> (3-tone_envelope(tone)) : 0];
							else
								*(buf[chan]++) = m_vol_table[chan][m_vol_enabled[chan] ? env_volume : 0];
						}
						else
						{
							if (m_feature & PSG_EXTENDED_ENVELOPE) // AY8914 Has a two bit tone_envelope field
								*(buf[chan]++) = m_env_table[chan][m_vol_enabled[chan] ? env_volume >> (3-tone_envelope(tone)) : 0];
							else
								*(buf[chan]++) = m_env_table[chan][m_vol_enabled[chan] ? env_volume : 0];
						}
					}
					else
					{
						if (m_feature & PSG_EXTENDED_ENVELOPE) // AY8914 Has a two bit tone_envelope field
							*(buf[chan]++) = m_env_table[chan][m_vol_enabled[chan] ? env_volume >> (3-tone_envelope(tone)) : 0];
						else
							*(buf[chan]++) = m_env_table[chan][m_vol_enabled[chan] ? env_volume : 0];
					}
				}
				else
				{
					if (is_expanded_mode())
						*(buf[chan]++) = m_env_table[chan][m_vol_enabled[chan] ? tone_volume(tone) : 0];
					else
						*(buf[chan]++) = m_vol_table[chan][m_vol_enabled[chan] ? tone_volume(tone) : 0];
				}
			}
		}
		else
		{
			*(buf[0]++) = mix_3D();
		}
		samples--;
	}
}

Sous-système d'entrées

Le clavier, le joystick, la souris

Ce qui nous relie à la machine

De simples signaux électriques

Transposer les événements
de l'hôte vers l'invité

Programmable Peripheral Interface

Permet de multiplier et multiplexer les entrées/sorties

Sous-système périphériques

Cassette Tape Recorder

Le support de stockage de masse le plus répandu

enfin ... au début des années 80 !

Floppy Disc Drive

Le support de stockage de masse le plus versatile

jusque dans les années 90 !

Cartridge

Le support de stockage de masse des consoles

jusque dans les années 2000 !

Optical Disc

Le support de stockage de masse le plus utilisé

depuis le milieu des années 90 !

Des composants variés

Ils sont de simples à moyennement difficiles à émuler


void fdc_read_track(FDC_765 *self)
{
	int err;
	FLOPPY_DRIVE *fd;

	self->fdc_st0 = self->fdc_st1 = self->fdc_st2 = 0;
	self->fdc_lastidread = 0;

	fdc_get_drive(self);

	fd = self->fdc_dor_drive[self->fdc_curunit];

	self->fdc_exec_len = MAX_SECTOR_LEN;

        if (!fdc_isready(self, fd)) err = FD_E_NOTRDY;
	else err = fd_read_track(fd,
		self->fdc_cmd_buf[2], self->fdc_cmd_buf[3],
		self->fdc_curhead,
		self->fdc_exec_buf,
		&self->fdc_exec_len);

	if (err) fdc_xlt_error(self, err);

	fdc_results_7(self);
	if (err && err != FD_E_DATAERR)
	{
		fdc_end_execution_phase(self);
		fdc_result_interrupt(self);
		return;
	}

        fdc_exec_interrupt(self);
	self->fdc_mainstat = 0xF0;	/* Ready to transfer data */
	self->fdc_exec_pos = 0;
}

L'émulateur

Ce qu'il est

Un assemblage haute couture
des différents composants

La boucle principale

Keep It Simple Stupid


void Emulator::run()
{
    _frameAbsoluteTime = now();
    _skipNextFrame = false;
    while(_isRunning) {
        _cpu.run(cpu_ticks);
        _vdp.run(vdp_ticks);
        _psg.run(psg_ticks);
        _peripherals.run();
        _input.read();
        blitVideo();
        playAudio();
        _frameAbsoluteTime += _frameDuration;
        if(wait(_frameAbsoluteTime) == false) {
            _skipNextFrame = true;
        }
        else {
            _skipNextFrame = false;
        }
    }
}

Pour conclure

MOS 6502

CISC 8-bit

(release date : 1975)

MOS 6507

CISC 8-bit

(release date : 1975)

Zilog Z80

CISC 8-bit

(release date : 1976)

Motorola 68000

CISC 16/32-bit

(release date : 1979)

Intel 8088

CISC 16-bit

(release date : 1979)

MOS 65C816

CISC 8/16-bit

(release date : 1983)

MIPS R3000

RISC 32-bit

(release date : 1988)

MIPS R4000

RISC 64-bit

(release date : 1991)

DEC Alpha AXP 21064

RISC 64-bit

(release date : 1991)

IBM PowerPC 601

RISC 32-bit

(release date : 1992)

Sun UltraSPARC

RISC 64-bit

(release date : 1995)

Quelle aventure !

C'EST PASSIONNANT

C'EST [TRÈS] FORMATEUR

Olivier Poncet

emaxilde.net	🕹️ www.xcpc-emulator.net
@ponceto91	github.com/ponceto/
@ponceto91	gitlab.com/ponceto/
@ponceto91	bitbucket.org/ponceto/

Ressuscitonsles ordinosaures

Souvenez-vous

Amstrad GPT

Back to the Future

Apple II

Atari VCS 2600

Sinclair ZX81

IBM PC

Nintendo NES

Amstrad CPC

Atari ST

Commodore Amiga

Sega Master System

Sega Mega Drive

Nintendo SNES

Sony PlayStation

Et tellement d'autres machines !

Différence entresimulateur et émulateur

Un simulateur

Un simulateur

Un émulateur

Un émulateur

Que peut-on émuler ?

Des systèmes très variés

Tout peut-être émulé

Est-ce légal ?

Réponse courte

Réponse longue

Légalement

Cependant

Néanmoins

Se préparer

Identifiez votre cible

Récupérez

Collectez

Faites

Choisissez

Choisissez

Architecture d'un émulateur

Cinq sous-systèmes principaux

Sous-système central

La RAM / La ROM

La RAM / La ROM

Le microprocesseur

Le microprocesseur

Une histoire d'indien

Les drapeaux

Les drapeaux internes

Modélisation d'un registre

Modélisation de l'état

Modélisation de l'interface

Modélisation du processeur

Executer le code de l'invité

L'interpreteur

La translation statique de code

La translation dynamique de code

Sous-système vidéo

la frame-time

Le frame-skipping

Cathode Ray Tube Controller

Video Gate Array

Video Display Processor

Des composants simples

Le blitter

Sous-système audio

Le sample-rate

Psychoacoustique

Programmable Sound Generator

Des composants simples

Sous-système d'entrées

Le clavier, le joystick, la souris

De simples signaux électriques

Programmable Peripheral Interface

Sous-système périphériques

Cassette Tape Recorder

Floppy Disc Drive

Cartridge

Optical Disc

Des composants variés

L'émulateur

Ressuscitons
les ordinosaures

Différence entre
simulateur et émulateur
